Cámara hiperespectral dron 400-1000nm

Cámara hiperespectral dron 400-1000nm

ISC-Muses9-DR
Cámara hiperespectral VNIR
Spectricon
Características de las cámaras hiperespectrales para drones (RPAS)

- tecnología snapshot
- 400 – 1000 nm
- bandas espectrales: 22; posibilidad de mapas espectrales
- resolución espacial: 6.4 MP
- skyport

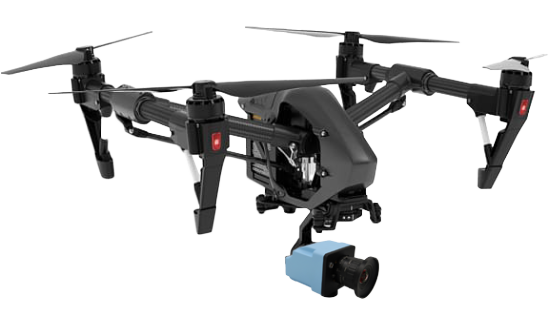

ISC-Muses9-DR: cámara hiperespectral snapshot para UAVs en el VNIR (Vis-NIR: 400-1000 nm).

Muses9-DR es la primera cámara hiperespectral para UAV (dron, RPAS) del mundo para teledetección y sensado remoto que adquiere hasta 22 imágenes espectrales, mapas espectrales e índice de vegetación (NDVI) al instante, todo ello visualizado en paralelo a velocidad de vídeo y con conexión Skyport.



Las cámaras snapshot multiespectrales o hiperespectrales típicas emplean matrices de lentes de filtro sobre el sensor de imagen, dividiendo así su área efectiva en varias porciones dedicadas a bandas espectrales específicas, del orden de 400 x 400 px cada una. Cuantas más bandas espectrales (resolución espectral), menos píxeles efectivos en el sensor para cada banda (resolución espacial). De esta forma, siempre hubo un compromiso entre la resolución espectral y la espacial en los sistemas hiperespectrales snapshot.
Además la matriz de filtros limita el ángulo de incidencia posible de la luz sobre la lente y el paso de luz al sensor.
Ya no es así con la ISC-Muses9-DR...



Ventajas de la cámara hiperespectral snapshot ISC-Muses9-DR para plataformas aéreas (UAVs, drones, RPAS):
- nuestra tecnología combina la adquisición en tiempo real de imágenes espectrales 4K, con una técnica de estimación espectral basada en IA para componer un hipercubo completo. Todo ello con una alta resolución espacial (6,4 MP) combinada con una alta resolución espectral (10/22 bandas), sin comprometer la resolución espectral o espacial.
- cartografía espectral supervisada y no supervisada en tiempo real: las cámaras hiperespectrales snapshot comerciales analizan los datos del hipercubo después de la captura, lo que retrasa los resultados. Sólo MUSES9-DR ofrece en tiempo real la adquisición, visualización y análisis del hipercubo (no solo de los datos en bruto del cubo). Esto es un gran adelanto en aplicaciones como agricultura, minería o bosques.
- uso completo del rango espectral del sensor CMOS (Si) o InGaAs en UVA – VIS – NIR – SWIR (a diferencia de ciertas tecnologías snapshot, de filtro Fabry-Perot, o push-broom)
- uso de lentes con rosca C (montura, C-mount) para no comprometer el campo de visión ni el enfoque permitidos (a diferencia de la mayoría de tecnologías)
- independente de la polarización, lo que permie un gran paso de luz (light thoughput) de las ópticas de dispersión espectral superior al 90%.
- potente software de control y procesamiento imágenes espectrales y de hipercubos sin sobrecoste.
- mapas espectrales opcionales: representan con un color (adjudicado, no real) todos los píxeles de la misma clase espectral (características espectrales similares).
- conectividad skyport.
- muy ligera: 310 g


Especificaciones de la cámara hiperespectral ISC-Muses9-DR:



ISC-Muses9-DR

Notes

Technology

Snapshot



Wl range

400-1000



Spectral bands

22



Spectral maps

Optional



Spatial resolution/band

6.4 MP

3096 x 2080 px, HxV

Light throughput

96% (pol. Indep.)



Spectral cube scanning time

0 s



Spectral image display

24 images

@ video rates

Nr. spectra per spectral cube

6.4 million



Mechanical scanning

Not required



Camera thread - lens type

C-mount

Freedom in lens selection / focal length

Dynamic range

12-bit



Interface

USB3.1

Skyport connectivity

Calibration

Automatic



Weight

310 g



Control + processing software

Incl.




Aquí tiene una comparativa de nuestras distintas cámaras poliespectrales:



ISC-Muses9-HS3-1

ISC-Muses9-HS1-7

ISC-Muses9-HS3-7

ISC-Muses9-SnS

ISC-Muses9-DR

Technology

EO tunable filter

EO tunable filter

EO tunable filter

Snapshot

Snapshot

Wl range

370-1000

1000-1700

370-1700

370-1000

400-1000

Spectral bands

126 / 315

124

250

10 / 22

22

Spectral maps

optional

optional

optional

0 / 2

optional

Spatial resolution/band

6.4 MP

5.32 MP

5.32 MP

6.4 MP

6.4 MP

Light throughput,
pol. Independent

94%

90%

90%

90% (pol. Indep.)

96% (pol. Indep.)

Thread - lens type

C- or F- mount

C- or F- mount

C- or F- mount

C-mount

C-mount

Interface

USB3.0

USB3.0

USB3.0

USB3.0

USB3.1

Weight

2100 g

2160 g

2160 g

480 g

310 g

Control + process sw

Incl.

Incl.

Incl.

Incl.

Incl.



Opt. Handheld

(drone model)



Y los ámbitos de actuación – aplicaciones preferentes de las cámaras multiespectrales-hiperespectrales:





Muses9- HS3-1 / HS1-7 /HS3-7

Muses9-SnS

Muses9-SnS(*)

Muses9-DR

nm

370-1000 /1000-1700 / 370-1700

370-1000

400-1000

400-1000

Drones / RPAS / UAVs







x

Portátil / de mano





x



Aplicaciones en línea



x





Visión artificial



x





Uso general laboratorio, I+D

x







Alta sensibilidad / baja iluminación

x

x

x

x

Ciencia forense

x

x





Vegetación, agricultura (NDVI-VI)

x



x

x

Microscopía - imagen fluorescencia

x







Solar fotovoltaica - perovskita

x







Biología, biomedicina, farmacia

x







Minería, geología

x





x

Reciclado, clasificación



x





Arte

x



x

x



 (*) Configurado como de mano



Estos sistemas multiespectrales e hiperespectrales no son perfectos, pero son de lo mejorcito y en PCL estamos muy contentos de ser los distribuidores en España del experto en tecnología poliespectral Spectricon.



Más información: ventas@procarelight.com / +34 605 024 420
