Medida espectral

Como su nombre bien dice, un espectrómetro no es ni más ni menos que un medidor de espectros, o analizador de espectros y en nuestro caso ópticos. Determinará qué lambdas están presentes en la luz analizada ¿Es por ello un espectrofotómetro? Hay mucho abuso de lenguaje pero reamente no. Un espectrofotómetro está calibrado para dar además medida de la “cantidad de luz” en unidades relativas a la percepción del ojo humano (fotópicas). Si se mide en unidades radiométricas tenemos entonces un espectrorradiómetro. Así pues, estos dos espectrómetros calibrados miden la cantidad de luz para cada longitud de onda.



Un espectrómetro realmente mide también y a fin de cuentas la cantidad de luz pero de forma muy grosera en términos absolutos, aunque muy buena de términos relativos. Dará muy buen valor relativo entre la cantidad de luz a 532 nm y a 450 nm por poner un ejemplo.

Muchos espectrómetros vienen calibrados o tienen la opción de calibrarse para dar respuesta normalmente radiométrica pero los espectrómetros compactos con entrada en fibra están para lo que están: medir espectros. Si dan una indicación de la potencia o cantidad de luz total o en cada lambda, estupendo, pero no pidamos peras al olmo. Dejemos los espectrofotómetros y espectrorradiómetros para lo que son, y con el elevado precio que presentan.



En laboratorios de investigación básica o I+D aplicada, los espectrómetros son herramienta fundamental y casi obligatoria. En la industria cada vez tienen mayor implantación OEM, especialmente para monitorización de procesos industriales de todo tipo y están presentes en farmacia, agroalimentario, energía, automoción, agua, minería, etc,…

Hablamos por tanto de espectrómetros de sobremesa y laboratorio, y de espectrómetros en formato de componente para integración OEM o sensores espectrales dedicados a lambas específicas.



Existen espectrómetros con los accesorios, componentes o programación necesarios para acometer de forma precisa una aplicación específica, por ejemplo:

- espectrómetro Raman

- analizador LIBS

- analizador solar

- sistema de medida de capas finas

- medidor de neblina (haze), transmisión-transmitancia, reflexión-reflectancia, abosorción-absorvancia

- fluorescencia



Los espectrómetros básicamente descomponen la luz (policromática) en sus componentes monocromáticas, siendo la configuración Czerny-Turner la más habitual hoy en día. Cuan monocromática sea cada componente nos lo dirá la resolución del sistema.

El rango espectral de sensibilidad del sensor al final del camino óptico determinará la banda útil de medida. Y el material del sensor determinará el rango espectral. A día de hoy, las dos regiones más habituales son:

- UV-VIS-NIR: ~200 - ~1100 nm – sensores de Si (CMOS, CCD)

- SWIR: 900 – 1700 nm (SWIR-ext: 900 - ~2500 nm) – sensores de InGaAs

Pero vaya, encontrando el sensor y el elemento de difracción adecuados, cualquier rango es posible.



Cuadro de modelos de espectrómetros UV-VIS-NIR:

Art.	Wavelength range	Resolution (FWHM)
	(nm)	typ. (nm)	max. (nm)
MAP-ARIS-0185-1000-20-x	185 − 1000	1	1.2
MAP-ARIS-0185-0550-20-x	185 − 550	0.4	0.6
MAP-ARIS-0185-0420-20-x	185 − 420	0.33	0.4
MAP-ARIS-0350-0840-20-x	350 − 840	0.6	0.7
MAP-ARIS-0510-1020-20-x	510 − 1020	0.8	1
MAP-ARIS-0300-1100-20-x	300 − 1100	1.1	1.4



Cuadro de modelos de espectrómetros NIR-SWIR:

Art.	Wavelength range	Resolution (FWHM)
	(nm)	typ. (nm)	max. (nm)
MAP-SIENA-0940-1700-20	940 − 1700	8	10
MAP-SIENA-0800-1900-20	800 − 1900	12	14
MAP-SIENA-0900-2100-20	900 − 2100	13	16



La resolución indicada corresponde a una rendija de 20 um, otras disponibles.

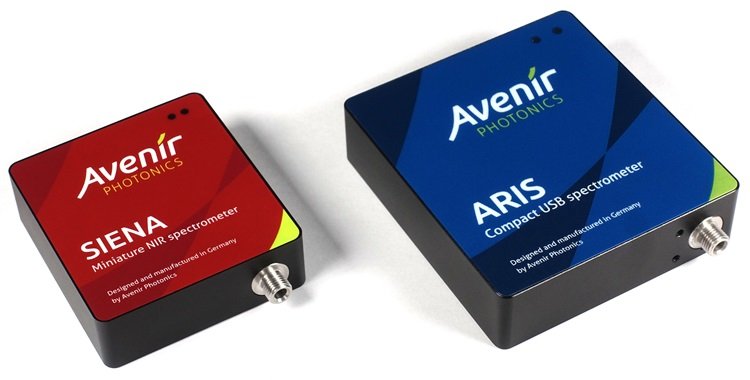

En PCL somos orgullosos socios comerciales – distribuidores del experto alemán Avenir Photonics para España y Portugal. Nuestros espectrómetros se caracterizan por su reducido tamaño (ideales para integración OEM), depurado software de usuario, resistencia, fiabilidad y un precio adecuado. Son por ello estupendos tanto para integración industrial como para uso de sobremesa.
No ofrecemos espectrómetros baratos ni de bajo coste pero podemos llamarlos espectrómetros económicos dado su bajo precio comparado con su gran valor.



Más información: ventas@procarelight.com / +34 605 024 420
