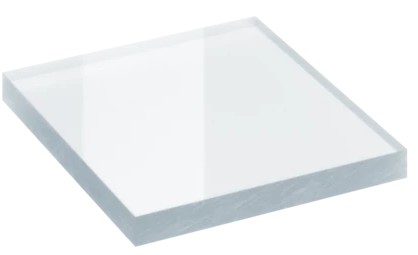

CO2 ventanas protección láser

CO2 ventanas protección láser

PCL-Ventana-CO2
Ventanas de protección láser
Características

- para con láseres de CO2 (10600 nm, 10,6 um)
- certificación CE y conformidad con EN207 o EN12254
- variedad de protecciones D LB/AB, I LB/AB, R LB/AB, M LB/AB y VLT
- de vidrio o plásticas

Consúltanos
Aquí podrá encontrar toda la oferta de ventanas de protección y seguridad láser que desde ProCareLight ponemos a su disposición cubriendo el CO2 y el rango 9000 – 11000 nm.

Los ejemplos típicos de uso son carenados, cabinas y cerramientos. Pero también para ver desde fuera laboratorios y salas donde cada investigador u operario usa gafas de protección láser.



En el botón superior “Descargar Fichero” encontrará todos los filtros de protección láser y tamaños estándar de ventanas para láseres de CO2 (dióxido de carbono, en el rango 9 – 11 um). Todo ello por supuesto con certificación EN207.



Código de color para reconocimiento rápido:

UV-Excímero (<400)              266 + 355 + 532 + 1064           VIS (400-700)                1 um (YAG, Fiber, Disc: 900-1100)              CO2



Lista de ventanas de protección para láser de CO2 (10600 nm, 9-11 um), con recomendaciones marcadas en verde:



Art.

~VLT

EN12254

EN207 (EN208)

mm

14a

PUV-V-P-70SK-6.5-100x200

22%, dark green

190-315 D AB7 IR AB4 (OD7)
315-380 DIR AB5 (OD5)
855-1200 DIRM AB5 (OD5)
880-1175 DIRM AB6 (OD6)
900-1145 D AB6 IR AB7 M AB7Y (OD7)
925-1125 D AB6 I AB8 R AB7 M AB8Y (OD8)
9000-11000 DI AB3 (OD6)

190-315 D LB7 IR LB4 (OD7)
315-380 DIR LB5 (OD5)
830-1295 DIRM LB4 (OD4)
855-1200 DIRM LB5 (OD5)
880-1175 DIR LB6 M LB6Y (OD6)
900-1145 DIR LB7 M LB7Y (OD7)
925-1125 D LB7 IR LB8 M LB8Y (OD8)
9000-11000 DI LB4 (OD6)

100x200 x6.5

14b

PUV-V-P-70SK-6.5-297x210

297x210 x6.5

14c

PUV-V-P-70SK-6.5-200x300

200x300 x6.5

14d

PUV-V-P-70SK-6.5-914x609

914x609 x6.5

15a

PLV-V-P-1D01-6-200x100

90%, clear

No

180 - 315 D LB10 IR LB4 M LB6Y (OD10+)
>315 - 355 D LB6 IR LB8 M LB7Y (OD10+)
>355 - 367 D LB6 IR LB8 M LB7Y (OD8+)
>367 - 369 D LB6 IR LB7 M LB7Y (OD7+)
>369 - 371 DIRM LB6 (OD6+)
>371 - 373 DIRM LB5 (OD5+)
>373 - 375 DIRM LB4 (OD4+)
>375 - 377 DIRM LB3 (OD3+)

>377 - 380 DIRM LB2 (OD2+)
>380 - 384 DIRM LB1 (OD1+)
3950 - <4700 DIM LB4 R LB3Y (OD4+)
4700 - <4765 DIM LB5 R LB3Y (OD5+)
4765 - <5200 DI LB5 R LB3Y M LB6Y (OD8+)
5200 - 14500 DI LB5 R LB3Y M LB6Y (OD10+)
>14500 - 25000 DI LB5 R LB3Y M LB6Y (OD6+)

200x100 x6

15b

PLV-V-P-1D01-6-297x210

297x210 x6

15c

PLV-V-P-1D01-6-420x297

420x297 x6

15d

PLV-V-P-1D01-6-450x300

450x300 x6

15e

PLV-V-P-1D01-6-600x450

600x450 x6

15f

PLV-V-P-1D01-6-915x610

915x610 x6

15g

PLV-V-P-1D01-6-1219x915

1219x915 x6

16a

PLV-V-P-1P10-3.1-200x100

16%, blue

No

180 - 315 D LB10 IR LB4 M LB6 (OD10+)
>315 - 385 D LB6 IRM LB8 (OD8+)
>385 - 400 DIRM LB4 (OD4+)
635 - <720 DIRM LB1 (OD1+)
720 - <770 DIRM LB2 (OD2+)
770 - <800 DIRM LB3 (OD3+)
800 - <840 DIRM LB4 (OD4+)
840 - <880 DIRM LB5 (OD5+)
880 - <960 DIRM LB6 (OD6+)

960 - <1030 DIRM LB7 (OD7+)
1030 - 1400 D LB7 IRM LB8 (OD8+)
>1400 - 3600 DI LB4 R LB3Y M LB1 (OD4+)
>3600 - 4800 DI LB3 R LB3Y M LB1 (OD3+)
>4800 - 11500 DI LB4 R LB3Y (OD4+)

EN208:
635 - 690 0,01W 2x10E-6J RB1 (OD1-2+)

200x100 x3.1

16b

PLV-V-P-1P10-3.1-297x210

297x210 x3.1

16c

PLV-V-P-1P10-3.1-420x297

420x297 x3.1

16d

PLV-V-P-1P10-3.1-450x300

450x300 x3.1

16e

PLV-V-P-1P10-3.1-600x450

600x450 x3.1

16f

PLV-V-P-1P10-3.1-915x610

915x610 x3.1

16g

PLV-V-P-1P10-3.1-1219x915

1219x915 x3.1

16h

PLV-V-P-1P10-3.1-2000x1000

2000x1000 x3.1

17a

PPL-V-P-0242-3-100x200

57%, green

180 – 315  D AB7 IR AB2 (OD 7+)
>315-365  DIR AB5 (OD10+)
>365-420  DIR AB5 (OD8+)
>420-430  DIR AB5 (OD7+)
>430-440  DIR AB5 (OD5+)
>434-443  DIR AB4 (OD4+)
>443-448  DIR AB3 (OD3+)
>448-452  DIR AB2 (OD2+)
>452-461  DIR AB1 (OD1+)
710 – 755  DIRM AB1 (OD 1+)
> 755 – 785  DIRM AB2 (OD 2+)
> 785 – 805  DIRM AB3 (OD 3+)
> 805 – 830  DIRM AB4 (OD 4+)

> 830 – 860  DIRM AB5 (OD 5+)
> 860 – 880  DIRM AB6 (OD 6+)
> 880 – 900  D AB6 IRM AB7 (OD 7+)
> 900 – 1070  D AB6 IR AB7 M AB8 (OD 8+)
> 1070 – 1075  DIRM AB6 (OD 6+)
> 1075 – 1080  DIRM AB5 (OD 5+)
> 1080 – 1090  DIRM AB4 (OD 4+)
> 1090 – 1100  DIRM AB3 (OD 3+)
> 1100 – 1115  DIRM AB2 (OD 2+)
>2225-2456  D AB2 (OD2+)
>2456-2560  D AB1 (OD1+)
>2710-2900  D AB1 (OD1+)
>2900-11000  D AB2 (OD2+)

No

100x200 x3

17b

PPL-V-P-0242-3-210x297

210x297 x3

17c

PPL-V-P-0242-3-810x950

810x950 x3

17d

PPL-V-P-0242-3-1000x1800

1000x1800 x3

17e

PPL-V-P-0242-6-100x200

40%, green

100x200 x6

17f

PPL-V-P-0242-6-210x297

210x297 x6

17g

PPL-V-P-0242-6-810x950

810x950 x6

17h

PPL-V-P-0242-6-1000x1800

1000x1800 x6

18a

PLV-V-P-1P20-6.1-200x100

52%, gold

No

180 - 315 D LB10 IR LB4 M LB6Y (OD10+)
>315 - 462 D LB7 IR LB8 M LB8Y (OD8+)
>462 - 466 DIRM LB6 (OD6+)
800 - <830 DIRM LB3 (OD3+)
830 - <850 DIRM LB4 (OD4+)
850 - <880 DIRM LB5 (OD5+)
880 - <910 DIRM LB6 (OD6+)
910 - <940 DIRM LB7 (OD7+)
940 - <955 D LB7 IR LB8 M LB8Y (OD8+)
955 - <975 D LB7 IR LB8 M LB8Y (OD9+)

975 - 1035 D LB7 IR LB8 M LB8Y (OD10+)
>1035 - 1045 D LB7 IR LB8 M LB8Y (OD9+)
>1045 - 1055 D LB7 IR LB8 M LB8Y (OD8+)
>1055 - 1064 DIRM LB7 (OD7+)
>1064 - 1075 DIRM LB6 (OD6+)
>1075 - 1084 DIRM LB5 (OD5+)
>1084 - 1095 DIRM LB4 (OD4+)
>1095 - 1105 DIRM LB3 (OD3+)
5180 - 14700 DI LB5 R LB3Y (OD10+)

200x100 x6.1

18b

PLV-V-P-1P20-6.1-297x210

297x210 x6.1

18c

PLV-V-P-1P20-6.1-420x297

420x297 x6.1

18d

PLV-V-P-1P20-6.1-450x300

450x300 x6.1

18e

PLV-V-P-1P20-6.1-600x450

600x450 x6.1

18f

PLV-V-P-1P20-6.1-915x610

915x610 x6.1

18g

PLV-V-P-1P20-6.1-1219x915

1219x915 x6.1

19a

PPL-V-P-0202-4-100x200

35%, green

180 – 315 D AB5 IR AB3 (OD 10+)
> 315 – 370 DIR AB5 (OD 10+)
> 370 – 380 DIR AB5 (OD 7+)
> 380 – 395 DIR AB5 (OD 6+)
> 395 – 440 DIR AB5 (OD 5+)
> 440 – 455 DIR AB4 (OD 4+)
> 455 – 465 DIR AB3 (OD 3+)
> 465 – 480 DIR AB2 (OD 2+)
> 480 – 495 DIR AB1 (OD 1+)
> 685 – 755 D AB1 IR AB1Y (OD 1+)
> 755 – 800 D AB2 IR AB2Y (OD 2+)
> 800 – 830 D AB3 IR AB3Y (OD 3+)
> 830 – 852 D AB4 IR AB4Y (OD 4+)
> 852 – 872 D AB5 IR AB5Y (OD 5+)
> 872 – 892 D AB6 IR AB6Y (OD 6+)

> 892 – 905 D AB6 I AB7Y R AB6Y (OD 7+)
> 905 – 930 D AB6 I AB7Y R AB6Y (OD 8+)
> 930 – 975 D AB6 I AB7Y R AB6Y (OD 9+)
> 975 – 1100 D AB6 I AB7Y R AB6Y (OD 10+)
> 1100 – 1120 D AB6 I AB7Y R AB6Y (OD 9+)
> 1120 – 1140 D AB6 I AB7Y R AB6Y (OD 8+)
> 1140 – 1155 D AB6 I AB7Y R AB6Y (OD 7+)
> 1155 – 1185 D AB6 IR AB6Y (OD 6+)
> 1185 – 1215 D AB5 IR AB5Y (OD 5+)
> 1215 – 1400 D AB4 IR AB4Y (OD 4+)
> 1400 – 1735 D AB2 (OD 3+)
> 2930 – 2990 D AB2 (OD 3+)
> 2990 – 3000 D AB2 (OD 2+)
> 9000 – 11000 D AB2 (OD 2+)

No

100x200 x4

19b

PPL-V-P-0202-4-210x297

210x297 x4

19c

PPL-V-P-0202-4-810x950

810x950 x4

19d

PPL-V-P-0202-4-1000x1800

1000x1800 x4

19e

PPL-V-P-0202-6-100x200

100x200 x6

19f

PPL-V-P-0202-6-210x297

210x297 x6

19g

PPL-V-P-0202-6-810x950

810x950 x6

19h

PPL-V-P-0202-6-1000x1800

1000x1800 x6

23a

PPL-V-P-0381-6-100x200

85%, clear

No

 5000 - 11500 DI LB4 (OD 4+)

100x200 x6

23b

PPL-V-P-0381-6-210x297

210x297 x6

23c

PPL-V-P-0381-6-2.0x3.0

2000x3000 x6

24a

PUV-V-P-70GZ-3-100x200

85%, clear

9000-11000 DI AB4 (OD6)

190-315 D LB5 IR LB3 (OD5)
9000-11000 DI LB4 (OD6)

100x200 x3

24b

PUV-V-P-70GZ-3-297x210

297x210 x3

Todas estas ventanas de protección láser para láseres de CO2 son plásticas (otroas tamaños disponibles). Pregunte por modelos en vidrio de ventanas de protección láser.



Ponemos a su disposición ventanas de seguridad láser tanto de plástico como de vidrio. Las de materiales plásticos se rayan más, pero cuidado que, si las de vidrio llevan recubrimiento dieléctrico, éste se puede rayar igualmente y se perderá en gran medida la protección. Para las ventanas de plástico cualquier tamaño es posible (dentro de un orden) pero las de vidrio están limitadas normalmente a 100 x 200 y 210 x 297 mm (DIN A4). El vidrio ofrece, en general, mayor protección frente al láser y mejor visibilidad (VLT), siempre en función de las lambdas cubiertas.



Como expertos en seguridad láser, en PCL conocemos los productos adecuados mejor que nadie y somos los distribuidores de líderes en fabricación de EPIs y protecciones láser como Protect Laserschutz, Laservision o Univet. Tenemos el mejor catálogo para poder ofrecerle realmente lo que necesita.



Más información: ventas@procarelight.com / +34 605 024 420



Todos nuestros productos y servicios de protección y seguridad láser:
- gafas y cascos
- ventanas
- cortinas y barreras
- cabinas y cerramientos
- ropa
- servicios: asesoría y consultoría
- cursos de formación



Si trabaja con láseres le podrían interesar nuestros sensores/medidores de potencia y energía.

Productos relacionados

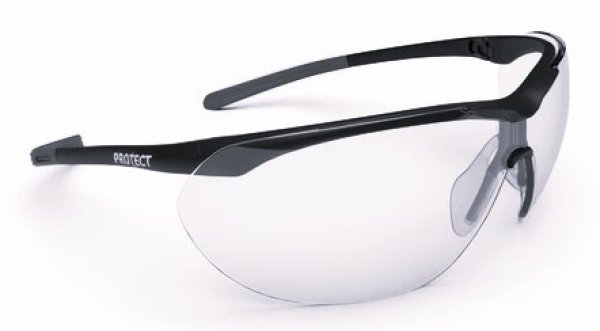

Gafas protección láser CO2
