YAG y armónicos ventanas protección láser

YAG y armónicos ventanas protección láser

PCL-Ventana-YAG

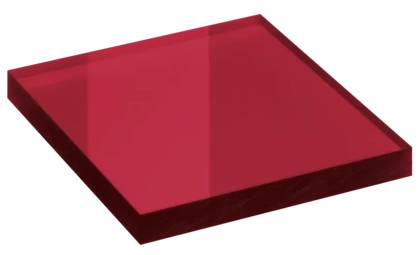

Ventanas de protección láser
Características

- Nd:YAG y armónicos (1064, 532, 355, 266 nm) o similar
- certificación CE y conformidad con EN207 o EN12254
- variedad de protecciones D LB/AB, I LB/AB, R LB/AB, M LB/AB y VLT
- de vidrio o plásticas

Consúltanos
Aquí podrá encontrar toda la oferta de ventanas de protección y seguridad láser que desde ProCareLight ponemos a su disposición cubriendo el Nd:YAG y sus armónicos (1064, 532, 355, 266 nm).

Los ejemplos típicos de uso son carenados, cabinas y cerramientos. Pero también para ver desde fuera laboratorios y salas donde cada investigador u operario usa gafas de protección láser.



En el botón superior “Descargar Fichero” encontrará todos los filtros de protección láser y tamaños estándar de ventanas para láseres de YAG y sus subsiguientes doblados, incluyendo segundo, tercer y cuarto armónico. Si su láser posee una lambda fundamental distinta de 1064 nm, pero igualmente a una micra (1030, 1040 nm por ejemplo), es muy posible que estas gafas le sirvan igualmente. Todo ello por supuesto con certificación EN 207, o mejor aún EN 12254.



Código de color para reconocimiento rápido:

UV-Excímero (<400)              266 + 355 + 532 + 1064           VIS (400-700)                1 um (YAG, Fiber, Disc: 900-1100)              CO2



Lista de ventana de preotección láser para láseres de YAG + armónicos (1064 + 532 + 355 + 266 nm):



Art.

~VLT

EN12254

EN207 (EN208)

mm

8a

PUV-V-P-70FK-3.2-100x200

22%, dark orange

190-315 D AB7 IR AB2 (OD7)
315-532 D AB5 IR AB7 (OD7)
315-535 DIR AB5 (OD5)
790-1100 DIR AB3 (OD3)
815-1085 DIR AB4 (OD4)
840-1075 D AB4 IR AB5 (OD5)
875-1067 D AB4 IR AB6 (OD6)

190-315 D LB7 IR LB4 (OD7)
315-532 D LB5 IR LB7 (OD7)
315-535 DIR LB5 (OD5)
790-1100 DIR LB3 (OD3)
815-1085 DIR LB4 (OD4)
840-1075 DIR LB5 (OD5)
875-1067 DIR LB6 (OD6)

100x200 x3.2

8b

PUV-V-P-70FK-3.2-297x210

297x210 x3.2

8c

PUV-V-P-70FK-3.2-200x300

200x300 x3.2

9a

PPL-V-P-0293-4-100x200

25%, amber

180 – 315 D AB5 IR AB3 (OD 10+)
> 315 – 532 D AB5 IR AB7 M AB8 (OD 9+)
> 532 – 541 DIRM AB4 (OD 4+)
> 541 – 544 DIRM AB3 (OD 3+)
> 544 – 549 DIRM AB2 (OD 2+)
> 549 – 555 DIRM AB1 (OD 1+)
> 690 – 722 DIRM AB1 (OD 1+)
> 722 – 745 DIRM AB2 (OD 2+)
> 745 – 765 DIRM AB3 (OD 3+)
> 765 – 780 DIRM AB4 (OD 4+)
> 780 – 800 DIRM AB5 (OD 5+)
> 800 – 815 DIRM AB6 (OD 6+)

> 815 – 830 D AB6 IRM AB7 (OD 7+)
> 830 – 847 D AB6 IR AB7 M AB8 (OD 8+)
> 847 – 862 D AB6 IR AB7 M AB9 (OD 9+)
> 862 – 1065 D AB6 IR AB7 M AB9 (OD 10+)
> 1065 – 1072 D AB6 IR AB7 M AB9 (OD 9+)
> 1072 – 1077 D AB6 IR AB7 M AB8 (OD 8+)
> 1077 – 1083 D AB6 IRM AB7 (OD 7+)
> 1083 – 1094 DIRM AB5 (OD 5+)
> 1094 – 1102 DIRM AB4 (OD 4+)
> 1102 – 1112 DIRM AB3 (OD 3+)
> 1112 – 1125 DIRM AB2 (OD 2+)
> 1125 – 1150 DIRM AB1 (OD 1+)

No

100x200 x4

9b

PPL-V-P-0293-4-210x297

210x297 x4

9c

PPL-V-P-0293-4-810x950

810x950 x4

9d

PPL-V-P-0293-4-1000x1800

1000x1800 x4

12a

PLV-V-P-1L03-3.1-200x100

26%, red brown

No

180 - 315 D LB6 IR LB3 M LB6Y (OD10+)
>315 - 350 DIR LB5 M LB5Y (OD6+)
>350 - <410 DIR LB5 M LB5Y (OD6+)
410 - <460 DIR LB5 M LB5Y (OD6+)
460 - 528 DIR LB5 M LB5Y (OD7+)
>528 - 530 DIR LB5 M LB5Y (OD8+)
>530 - 532 DIR LB5 M LB5Y (OD7+)
>532 - 535 DIR LB5 M LB5Y (OD6+)
>535 - 540 DIRM LB4 (OD5+)
770 - <800 DIRM LB2 (OD2+)
800 - <830 DIRM LB3 (OD3+)

830 - <870 DIRM LB4 (OD4+)
870 - <910 DI LB5 RM LB5Y (OD5+)
910 - <940 DI LB5 RM LB5Y (OD6+)
940 - <970 DI LB5 RM LB5Y (OD7+)
970 - 1030 DI LB5 RM LB5Y (OD8+)
>1030 - 1044 DI LB5 RM LB5Y (OD7+)
>1044 - 1050 DI LB5 RM LB5Y (OD6+)
>1050 - 1068 DI LB5 RM LB5Y (OD5+)
>1068 - 1078 DIRM LB4 (OD4+)
>1078 - 1090 DIRM LB3 (OD3+)

200x100 x3.1

12b

PLV-V-P-1L03-3.1-297x210

297x210 x3.1

12c

PLV-V-P-1L03-3.1-420x297

420x297 x3.1

12d

PLV-V-P-1L03-3.1-450x300

450x300 x3.1

12e

PLV-V-P-1L03-3.1-600x450

600x450 x3.1

12f

PLV-V-P-1L03-3.1-915x610

915x610 x3.1

12g

PLV-V-P-1L03-3.1-1219x915

1219x915 x3.1

27a

PPL-V-V-0262-8.3-100x200

25%, red

No

180 – 315 D LB10 IR LB5 M LB6Y (OD 10+)
> 315 – 518 D LB7 I LB8 R LB9 M LB8Y (OD 9+)
> 518 – 532 D LB7 IR LB8 M LB8Y (OD 8+)
800 – 808 DIRM LB2 (OD 2+)
> 808 – 843 DIRM LB3 (OD 3+)
> 843 – 881 DIRM LB4 (OD 4+)

882 – 907 DIRM LB5 (OD 5+)
> 907 – 1000 DIRM LB6 (OD 6+)
> 1000 – 1005 DIRM LB7 (OD 7+)
> 1005 – 1060 D LB7 IRM LB8 (OD 8+)
> 1060 – 1400 D LB7 IRM LB9 (OD 9+)
> 1400 – 9000 DI LB4 R LB3Y (OD 4+)
9000 – 11000 DI LB5 R LB3Y (OD 5+)

100x200 x8,3

27b

PPL-V-V-0262-8.3-210x297

210x297 x8,3

Todas estas ventanas de protección para láser YAG y armónicos (o similares) son plásticas (otras medidas posibles) excepto las 27, en vidrio.



Ponemos a su disposición ventanas de seguridad láser tanto de plástico como de vidrio. Las de materiales plásticos se rayan más, pero cuidado que, si las de vidrio llevan recubrimiento dieléctrico, éste se puede rayar igualmente y se perderá en gran medida la protección.
Para las ventanas de plástico cualquier tamaño es posible (dentro de un orden) pero las de vidrio están limitadas normalmente a 100 x 200 y 210 x 297 mm (DIN A4).
El vidrio ofrece, en general, mayor protección frente al láser y mejor visibilidad (VLT), siempre en función de las lambdas cubiertas.



Como expertos en seguridad láser, en PCL conocemos los productos adecuados mejor que nadie y somos los distribuidores de líderes en fabricación de EPIs y protecciones láser como Protect Laserschutz, Laservision o Univet. Tenemos el mejor catálogo para poder ofrecerle realmente lo que necesita.



Más información: ventas@procarelight.com / +34 605 024 420
