Blink: sensores ultrarrápidos

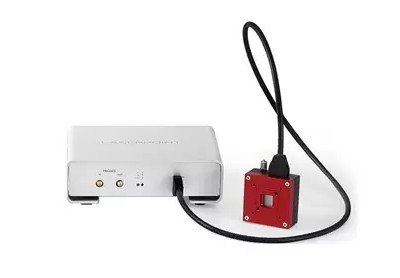

Los sensores láser de alta velocidad MLP-Blink-HS de LaserPoint (asociados con el medidor láser ultrarrápido MLP-HSM-1000) se basan en una tecnología patentada sobre diseño de termopila que hace de este producto el sensor de potencia y energía láser más rápido disponible actualmente.
Estos sensores se basan en el efecto de voltaje trasverso inducido por láser (Laser Induced Transverse Voltage (LITV)) que permite tiempos de respuesta mucho más rápidos que los de las termopilas habituales. El muestreo a 500 MMuestras /s permite medir a frecuencias de repetición del láser de hasta 1 MHz. Esto permite combinar la alta velocidad de respuesta de un fotodiodo con la operación de banda ancha y alta potencia de una termopila.
Son por ello herramienta casi obligatoria para desarrolladores y usuarios de láseres ultrarrápidos (picosegundos y femtosegundos) y sus sistemas.
Las aplicaciones láser que requieren medida de alta velocidad pueden aprovechar ahora el tiempo de respuesta por debajo de los microsegundos. Esta característica del BLINK-HS permite
- medir la energía de cada pulso emitido por fuentes láser con
- frecuencias de repetición de hasta 1 MHz y
- duraciones de pulso tan pequeñas como femtosegundos (fs)
Características principales del cabezal sensor de potencia y energía láser de alta velocidad MLP-Blink-HS:
- 50 W máx. medida de potencia láser
- 20 mJ máx. medida de energía láser
- área de medida activa: 14x14 ó 10x10 mm2
- 500 MMuestras/s de tasa de muestreo
La combinación de estas características de rapidez y alto umbral de daño, que no pueden estar presentes en sensores termopila, piroeléctricos o fotodiodos, sólo se dan en los sensores MLP-Blink.
Cuadro de modelos de sensores ultrarrápidos MLP-Blink-HS:
|
Art. |
Power range |
Energy range |
Max Energy Density |
Aperture (mm) |
Wl range (µm) |
|
MPL-BM-A-5W-14-T |
1 mW - 5W |
10 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MPL-BM-A-8W-14-T |
1 mW - 8W |
10 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MPL-BM-A-15W-14-T |
1 mW - 15W |
10 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MPL-BM-W-20W-14-T |
1 mW - 20W |
10 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MPL-BM-A-5W-10-B |
3 mW - 5 W |
30 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MPL-BM-A-10W-10-B |
3 mW - 10 W |
30 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MPL-BM-A-25W-10-B |
3 mW - 25 W |
30 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MPL-BM-W-50W-10-B |
3 mW - 50 W |
30 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MLP-BM-A-5W-14-TX |
1 mW - 5W |
1 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-A-8W-14-TX |
1 mW - 8W |
1 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-A-15W-14-TX |
1 mW - 15W |
1 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-W-20W-14-TX |
1 mW - 20W |
1 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
(*):1064nm, pulse duration < 10 ns / (**) 1064nm, pulse duration = 10 ms
Ahora además puede aprovecharse de la alta sensibilidad de los modelos mejorados (“-ENH, enhanced”), con medida de energías tan bajas como 0,25 uJ (250 nJ):
|
Art. |
Power range |
Energy range |
Max Energy Density |
Aperture (mm) |
Wl range (µm) |
|
MLP-BM-A-5W-14-T-ENH |
1 mW - 5W |
1 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-A-8W-14-T-ENH |
1 mW - 8W |
1 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-A-15W-14-T-ENH |
1 mW - 15W |
1 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-W-20W-14-T-ENH |
1 mW - 20W |
1 μJ – 2 mJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-A-5W-10-B-ENH |
3 mW - 5 W |
3 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MLP-BM-A-10W-10-B-ENH |
3 mW - 10 W |
3 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MLP-BM-A-25W-10-B-ENH |
3 mW - 25 W |
3 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MLP-BM-W-50W-10-B-ENH |
3 mW - 50 W |
3 μJ – 5 mJ (*) |
120 mJ/cm2 |
10 x 10 |
0.5 – 1.1 |
|
MLP-BM-A-5W-14-TX-ENH |
1 mW - 5W |
0.25 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-A-8W-14-TX-ENH |
1 mW - 8W |
0.25 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-A-15W-14-TX-ENH |
1 mW - 15W |
0.25 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
|
MLP-BM-W-20W-14-TX-ENH |
1 mW - 20W |
0.25 μJ – 40 μJ (*) |
35 mJ/cm² |
14 x 14 |
0.2 – 11 |
(*):1064nm, pulse duration < 10 ns / (**) 1064nm, pulse duration = 10 ms
Aquí puede tener una gran idea de las ventajas que el MLP-Blink-HS ofrece a fabricantes de sistemas láser ultrarrápidos (femtosegundos-fs, picosegundos-ps) y a sus usuarios.
1) 1080nm, 800 fs, 1800KHz, 17W: primer ms de emisión – siguientes ms – detalle (zoom)
2) 1080nm, 30 ns1500KHz, 300W: 80 us iniciales, 110 us iniciales, ms inicial
3) CO2, forma de pulso y detalle de pico
Si no necesita estas capacidades aquí encontrará nuestros sensores estándar de potencia (y energía de pulso único).
Nuestras categorías en medida de potencia y energía láser:
- cabezales sensores
- sensores ultrarrápidos Blink
- medidores
- sondas de mano
Todos estos productos tienen 3 años de garantía.
En PCL somos los distribuidores de LaserPoint en España y Portugal.
