Láser potencia fs 1030
- 1030 nm (y armónicos: 515, 343, 258 nm)
- potencia: 30 W / 60 W; energía: 100 uJ / 200 uJ
- duración de pulso FWHM: < 270 fs
- maximizado en fibra y sin SESAM

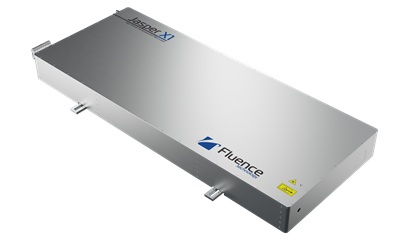

Con un oscilador amplificado totalmente monolítico de fibra en su interior, el LFT-Jasper-X1 proporciona un rápido tiempo de calentamiento junto con una alta potencia (30W, 60W). Además cuenta con una estabilidad a largo plazo sin precedentes y un funcionamiento “sin manos”. El corazón del sistema es nuestro exclusivo oscilador totalmente de fibra. Gracias a su construcción única y a la tecnología sin SESAM, Jasper es increíblemente robusto y fiable.
Además, los amplificadores de fibra garantizan una estabilidad insuperable en el apuntamiento del haz incluso en entornos difíciles, a diferencia de las construcciones de espacio libre.
Los Jasper X1 son, por tanto, ideales para aplicaciones industriales-OEM, además de para investigación (I+D): grado industrial - respuesta científica.
Los Jasper X1 no son láseres fs de bajo coste, son rentables. Mínimo desalineamiento, mínimo mantenimiento.
Especificaciones del láser de femtosegundos de alta potencia LFT-Jasper-X1, de Fluence Technology:
| JX30-100 | JX30-200 | JX30-200P | JX60-200 | JX60-200P | |
| Output characteristics | |||||
| Central Wavelength | 1030 ± 5 nm | ||||
| Average Power | 30 W (1) | 60 W | |||
| Max. Pulse Energy | 100 µJ | 200 µJ | 200 µJ | ||
| Nominal Pulse Repetition Rate (PRR) | 300 kHz | 150 kHz | 300 kHz | ||
| Pulse Width | < 270 fs (2) | ||||
| Tuning Range | < 270 fs - 8 ps | < 270 fs - 20 ps | |||
| Pulse Repetition Rate (PRR) | Single-Shot to 20 MHz (3) | ||||
| Pulse-on-Demand Max. PRR / Jitter |
Standard (pulse picker based) | Advanced (4) 1 MHz / < 50 ns |
Standard (pulse picker based) | Advanced (4) 1 MHz / < 50 ns |
|
| Max. Burst Energy | 100 µJ (6) | 300 µJ (6) | 400 µJ (6) | ||
| No. of Pulses in MHz Burst Mode | 2 - 80 | 2 - 80 | 2 - 12 | 2 - 80 | 2 - 12 |
| Custom Burst Envelope (5) | Optional | Included | - | Included | - |
| Other characteristics | |||||
| Beam Quality, M2 | < 1.2 (1.1 typical) | ||||
| Beam Circularity | > 87% | ||||
| Beam Divergence | < 1 mrad | ||||
| Beam Diameter | 2.5 ± 0.5 mm (7) | ||||
| Polarization | Vertical, PER > 28 dB | ||||
| Beam Pointing Stability | < 20 µrad/°C | ||||
| Long Term Power Stability - 100 h | < 0.5% (8) | ||||
| Pulse-to-Pulse Energy Stability - 24 h | < 1% (8) | ||||
| Options | Harmonic Module - 515 nm, 343 nm, 257 nm (automatic selection). Automated Mechanical Shutter |
||||
| Cooling | Water | ||||
| Control Interface | GUI (USB) / SCPI (RS232) / TTL (BNC) / Analog (BNC) | ||||
| Laser Head Dimensions (L x W x H) | 1096 x 446 x 100 mm | ||||
| Power Supply Unit Size (L x W x H) | 3U 19” rack unit: 376 x 485 x 133 mm | ||||
| Laser Head Mounting Options | Horizontal / Vertical | ||||
| Operation Ambient Temperature | 15 - 30°C | ||||
| Relative Humidity | 10 - 80% (non-condensig) | ||||
1. As a standard > 28 W will be delivered. > 30 W will be delivered upon request.
2. < 240 fs typical.
3. Maximum pulse repetition rate: 20.0 ± 0.5 MHz. Pulse picking up to 2 MHz. In Advanced Pulse-on-Demand version, pulses can be triggered externally up to 1.0 MHz in Stabilized Energy Mode.
4. PRR limit: 1000 ± 60 kHz. Enables constant pulse energy (Stabilized Energy Mode) at fluctuating PRR up to 1.0 MHz (enhanced corner processing and increased pulse positioning accuracy on the material). Constant pulse pitch in micromachining systems providing positioning synchronized output (PSO).
5. Setting arbitrary burst envelope and adjusting amplitude of individual pulse within a burst
6. Available in High Energy Burst mode (HEB) with PRR reduced below nominal PRR. HEB is available in JX30-100 vartiant upon request.
7. 1/e2, measured at 1 m.
8. NRMSD under stable environmental conditions.
Aplicaciones clave de los láser fs Jasper JX30, JX60:
- micromecanizado – procesado de materiales
- corte de vidrio
- estructuración de superficies
- oftalmología
- bombeo de OPA (amplificador paramétrico óptico, como el LFL-Harmony)
- fabricación de semiconductores y OLED
- fabricación de células y paneles solares
- relojería y joyería
Aquí tiene un resumen de nuestros láseres de femtosegundos:
| Halite 2 | Micro JM7-5 | JX30-100 | JX30-200 | JX30-200P | JX60-200 | JX60-200P | |
| Central Wavelength | 1030 ± 5 nm | ||||||
| Max. Average Power | > 2 W | > 7 W | 30 W (1) | 60 W | |||
| Max. Pulse Energy | > 100 nJ | > 5.0 μJ | 100 µJ | 200 µJ | 200 µJ | ||
| at rep rate up to | - | 1.4 MHz | 300 kHz | 150 kHz | 300 kHz | ||
| Pulse Width | < 230 fs (<100 fs opt) |
< 250 fs @5.0 µJ | < 270 fs | ||||
| Tuning Range | - | < 250 fs - 8 ps | < 270 fs - 8 ps | < 270 fs - 20 ps | |||
| Pulse Rep. (PRR) | 20 ± 2.5 MHz | Single-Shot to 20 MHz | |||||
| Pulse-on-Demand Max. PRR / Jitter |
- | Standard (pulse picker based) |
Advanced (4) 1 MHz / < 50 ns |
Standard (pulse picker based) |
Advanced (4) 1 MHz / < 50 ns |
||
| Max. Burst Energy | - | 20 μJ | 100 µJ | 300 µJ | 400 µJ | ||
| Pulses in MHz Burst Mode | - | 2 - 80 | 2 - 80 | 2 - 12 | 2 - 80 | 2 - 12 | |
| Custom Burst Envelope | Optional | Optional | Included | - | Included | - | |
| Opt. wavelength outputs | 515 nm | 515 nm, 343 nm | 515 nm, 343 nm, 258 nm | ||||
| Laser control software | Included | ||||||
Y además:
- oscilador de femtosegundos
- láser sintonizable – OPA de femtosegundos
No se olvide de que si tiene o necesita un láser ultrarrápido muy posiblemente necesite nuestros servicios PCL de:
- formación en seguridad láser
- consultoría en seguridad láser
O quizá nuestros productos relacionados con el láser:
- productos de protección láser: gafas y cascos, ventanas, barreras, cortinas, cabinas, ropa
- Blink: medidor de potencia y energía láser de cada pulso, para láseres ultrarrápidos hasta 1 MHz
- Blueback: caracterización de pulsos ultrarrápidos tipo Spider
- análisis del perfil del haz láser
