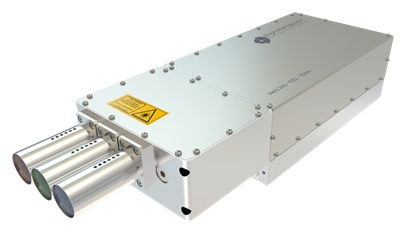

Láser pulsado ns aero
- 1064, 532 nm
- energía pulso máx: 100 mJ; potencia media máx: 5 W
- duración de pulso 5-15 ns; PRR hasta 100 Hz
- DPSS, q-switch activo
Ponemos a su disposición el láser DPSS pulsado de nanosegundos (ns) y alta energía LBS-AO para aplicaciones de investigación (I+D) y uso en laboratorio pero sobre todo y dada su conectividad, tamaño y bajo consumo para integración industrial como OEM.
El nuevo LBS-AO es una línea de productos láser de alta energía que funcionan en el rango ns con una frecuencia de repetición de hasta 100 Hz.
Se consigue una energía de pulso de hasta 100mJ a 1064nm y 40mJ a 532nm en un paquete termo-mecánicamente estable.
Los sistemas personalizados se han sometido a severas pruebas de vibración y cualificación para su funcionamiento en el espacio.
Estos sistemas láser activos de conmutación de Q (active q-switch) son ideales para microelectrónica, reparación de FPD, LIBS, LIDAR e imágenes fotoacústicas.
Especificaciones y modelos del láser DPSS pulsado de alta energía de nanosegundos (ns) LBS-AO:
| LBS-AO 100 | |||||
| Wwavelength | 266 nm | 355 nm | 532 nm | 1064 nm | 1560 nm |
| Max Pulse Energy | 12 mJ | 20 mJ | 40 mJ | 100 mJ | 20 mJ |
| Q-Switch Rep. Rate | up to 50 Hz (burst mode available) |
||||
| Pulsewidth | 5 to 15 ns | ||||
| Polarization | Linear > 100:1 | ||||
| Optional Beam shaping | Flat-top (square or round) | ||||
| Cooling | Air (option: conductive or liquid) | ||||
| DC IN Voltage | Dual 24 - 15 V | ||||
| LBS-AO-50 | |||||
| Wwavelength | 266 nm | 355 nm | 532 nm | 1064 nm | 1560 nm |
| Max Pulse Energy | 6 mJ | 10 mJ | 20 mJ | 50 mJ | 10 mJ |
| Q-Switch Rep. Rate | up to 100 Hz (burst mode available) |
up to 50 Hz (burst avlb) | |||
| Pulsewidth | 5 to 15 ns | ||||
| Polarization | Linear > 100:1 | ||||
| Optional Beam shaping | Flat-top (square or round) | ||||
| Cooling | Air (option: conductive or liquid) | ||||
| DC IN Voltage | Dual 24 - 15 V | ||||
Opciones disponibles para la familia de láseres de ns DPSS de alta energía LBS-AE:
- Ópticas de expansión y colimación del haz
- Separador y conformador de haz externos
- Rango de temperatura de funcionamiento ampliado
- Entrada de 28 v CC para instalación aérea
- Polarización circular
- Fuente de alimentación AC-DC
Aplicaciones principales:
- LIBS
- LIDAR
- Reparación de FPD
- Microelectrónica
- Imágenes fotoacústicas
En el siguiente cuadro puede ver nuestros modelos más habituales de láser pulsado a nanosegundos, con sus valores máximos de energía de pulso y de potencia media para cada longitud de onda de emisión.
| LBS-AO | LBS-WE | LBS-OA | LBS-OE | LBS-SL | LBS-IS | LBS-MP | ||
| Pulse Energy / Avg. Power (mJ/W, max) | 3100 | >0.1 | ||||||
| 1570 | 20/1 | 0.8 | ||||||
| 1064 | 100/5 | 4/18 | 1/15 | 0.4/4 /CW | 0.4/40 /CW | 0.1/1.5 | ||
| 1030 | 0.1/3/CW | |||||||
| 946 | 0.035/0.35 | |||||||
| 671 | 0.08/4 | |||||||
| 532 | 40/2 | 2/12 | 0.75/15 | 0.04/1.2 /CW | 0.1/10 | 0.0025/0.375 | ||
| 515 | 0.04/1.2 /CW | |||||||
| 473 | 0.009/0.09 | |||||||
| 447 | 0.04/2 | |||||||
| 355 | 20/1 | 0.6/4 | 0.15/0.6 | 0.04/4 | 0.002/0.3 | |||
| 266 | 12/0.6 | 0.5/0.75 | 0.08/1 | 0.002/0.3 | ||||
| 236.5 | 0.002/0.3 | |||||||
| Rep. Rate | (KHz) | up to 100Hz | S.S. to 100 | S.S. to 100 | max 30 (fix) | 10-100 | 50-200 | up tp 15 |
| Pulse, ns | (1064nm) | 5-15 | 0.4-2.5 | 2-12 | <5-20 | 6-80 | 15-50 | <2 |
| Other | DPSS | DPSS | DPSS | DPSS | DPSS | DPSS | Chip | |
| active Q | active Q | active Q | passive Q | active Q | active Q | passive Q |
/CW: also CW operation
Son estas soluciones brillantes láser (laser bright solutions) pero no las únicas de que disponemos.
Nuestros láseres de nanosegundos no son de bajo coste pero sí son modelos económicos, rentables, para su alto rendimiento.
No se olvide de que si tiene o necesita un láser muy posiblemente necesite nuestros servicios PCL de:
- formación en seguridad láser
- consultoría en seguridad láser
O quizá nuestros productos relacionados con el láser:
- productos de protección láser: gafas y cascos, ventanas, barreras, cortinas, cabinas, ropa
- medida de potencia y energía láser
- análisis del perfil del haz láser
- espectrómetros
