Láser pulsado ns compacto sol
- 1064, 532, 355 nm
- energía pulso máx: 0.4 mJ; potencia media máx: 40 W
- duración de pulso 6-80 ns; PRR 10-100 KHz
- DPSS, q-switch activo, ecualización de energía de pulso
- también funcionamiento CW

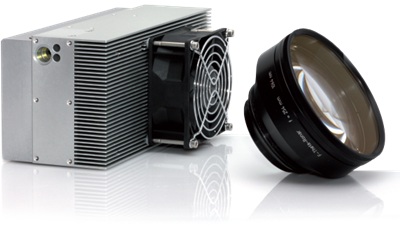

Ponemos a su disposición el láser DPSS pulsado compacto de nanosegundos (ns) LBS-SL para aplicaciones de investigación (I+D) y uso en laboratorio pero sobre todo y dada su conectividad, tamaño y bajo consumo para integración industrial como OEM.
El LBS-SL es el láser de estado sólido bombeado por diodos con q-switch activo (conmutación de Q) más compacto disponible en el rango de potencia de 6 a 40 W a 1064 nm. También hay disponibles versiones a 532 nm con el mismo tamaño.
Estos láseres DPSS de conmutación en Q activos refrigerados por aire se ofrecen en una unidad única robusta y ligera, diseñada para permitir una integración fácil y fiable en aplicaciones de micromecanizado y marcado.
El diseño de la unidad única LBS-SL se basa en un resonador óptico monolítico permanentemente alineado integrado con una electrónica de accionamiento alimentada a 24 Vcc. La refrigeración de la unidad se realiza mediante ventiladores de bajo ruido.
Gracias al diseño de monolítico “Single Unit”, no es necesario utilizar fibras ópticas ni otras conexiones de cables delicadas para la integración del sistema.
Una característica especial de estos láseres pulsados a nanosegundos, debida a su especial q-switch activo, es la ecualización de energía de pulso: los modelos que soportan tasas de repetición inferiores a la nominal mantienen la misma energía de pulso que a máxima frecuencia.
La compacidad, la insensibilidad a las condiciones ambientales y la facilidad de manejo garantizan una flexibilidad de funcionamiento y una relación rendimiento/coste superiores.
La alta potencia de pico y la excelente calidad del haz de los láseres de nanosegundos LBS-SL los convierten en la fuente ideal para las aplicaciones industriales y científicas más exigentes.
Especificaciones y modelos del láser DPSS pulsado compacto de nanosegundos (ns) LBS-SL:
| LBS-SL-1064nm | LBS-SL-532nm | LBS-SL-355nm | |||||||
| Max. Avg. Power | 6 W | 10 W | 20 W | 30 W | 40 W | 3 W | 5 W | 10 W | 4 W |
| Rep. Rate | 10 to 100 KHz (opt. S.S. to 200 KHz) |
10 to 100 KHz (opt. S.S. to 200 KHz) |
30 to 100 KHz | ||||||
| CW mode | yes | no | no | ||||||
| Pulsewidth | 6 to 80 ns | 6 to 60 ns | 10 to 35 ns | ||||||
| Beam diameter | < 8 mm (integ. beam expander) |
< 6 mm (integ. beam expander) |
< 1 mm (integ. beam expander) |
||||||
| Cooling | Air (opt. water and contact) | Air | |||||||
| Voltage | 24 V | Dual 15V - 12 V | |||||||
| Oper. Temp. | 15 to 40 °C | 15 to 35 °C | 15 to 40 °C | 15 to 35 °C | |||||
| Dimensions | 23 x 10 x 9 cm3 | ||||||||
| Weight | 4.5 Kg | ||||||||
Opciones disponibles para la familia LBS-SL de láseres DPSS ns:
- Óptica de expansión y colimación del haz
- Acoplamiento a fibra
- Puntero rojo
- Rango de temperatura de funcionamiento ampliado
- Rango de frecuencia ampliado
- Modulación de ancho de pulso (pulse width modulation, PWM)
- Polarización circular
- Fotodiodo de monitorización
- Caja de control remoto e interfaz de software
- Fuente de alimentación CA-CC
Aplicaciones principales:
- Procesado de materiales
- Marcado
- Gravado
- Eliminación de películas finas, decapado
- Micromecanizado
- LIBS
- Marcado de tarjetas de identificación
- Óptica no lineal
- Medicina y estética
En el siguiente cuadro puede ver nuestros modelos más habituales de láser pulsado a nanosegundos, con sus valores máximos de energía de pulso y de potencia media para cada longitud de onda de emisión.
| LBS-AO | LBS-WE | LBS-OA | LBS-OE | LBS-SL | LBS-IS | LBS-MP | ||
| Pulse Energy / Avg. Power (mJ/W, max) | 3100 | >0.1 | ||||||
| 1570 | 20/1 | 0.8 | ||||||
| 1064 | 100/5 | 4/18 | 1/15 | 0.4/4 /CW | 0.4/40 /CW | 0.1/1.5 | ||
| 1030 | 0.1/3/CW | |||||||
| 946 | 0.035/0.35 | |||||||
| 671 | 0.08/4 | |||||||
| 532 | 40/2 | 2/12 | 0.75/15 | 0.04/1.2 /CW | 0.1/10 | 0.0025/0.375 | ||
| 515 | 0.04/1.2 /CW | |||||||
| 473 | 0.009/0.09 | |||||||
| 447 | 0.04/2 | |||||||
| 355 | 20/1 | 0.6/4 | 0.15/0.6 | 0.04/4 | 0.002/0.3 | |||
| 266 | 12/0.6 | 0.5/0.75 | 0.08/1 | 0.002/0.3 | ||||
| 236.5 | 0.002/0.3 | |||||||
| Rep. Rate | (KHz) | up to 100Hz | S.S. to 100 | S.S. to 100 | max 30 (fix) | 10-100 | 50-200 | up tp 15 |
| Pulse, ns | (1064nm) | 5-15 | 0.4-2.5 | 2-12 | <5-20 | 6-80 | 15-50 | <2 |
| Other | DPSS | DPSS | DPSS | DPSS | DPSS | DPSS | Chip | |
| active Q | active Q | active Q | passive Q | active Q | active Q | passive Q |
/CW: also CW operation
Son estas soluciones brillantes láser (laser bright solutions) pero no las únicas de que disponemos.
Nuestros láseres de nanosegundos no son de bajo coste pero sí son modelos económicos, rentables, para su alto rendimiento.
No se olvide de que si tiene o necesita un láser muy posiblemente necesite nuestros servicios PCL de:
- formación en seguridad láser
- consultoría en seguridad láser
O quizá nuestros productos relacionados con el láser:
- productos de protección láser: gafas y cascos, ventanas, barreras, cortinas, cabinas, ropa
- medida de potencia y energía láser
- análisis del perfil del haz láser
- espectrómetros
