Láser pulsado ns onda
- 1064, 532, 355, 266 nm
- energía pulso máx: 1 mJ; potencia media máx: 15 W
- duración de pulso 2-12 ns; PRR de disparo único a 100 KHz
- DPSS, q-switch activo
- ecualización de energía de pulso

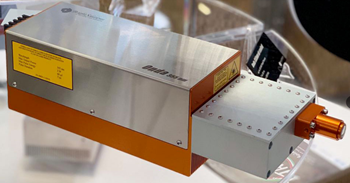

Ponemos a su disposición el láser DPSS pulsado de nanosegundos (ns) LBS-OA para aplicaciones de investigación (I+D) y uso en laboratorio pero sobre todo y dada su conectividad, tamaño y bajo consumo para integración industrial como OEM.
Desarrollado como semilla de alta energía para sistemas MOPA avanzados, el LBS-OA es la nueva plataforma láser DPSS ns destinada a aplicaciones de gama alta que requieren tanto una excelente calidad del haz como una elevada potencia de pico para procesar metal, vidrio, plásticos y materiales delicados y duros.
El láser de q-switch activo LBS-OA está disponible en cuatro longitudes de onda diferentes: 266, 355, 532 y 1064 nm.
La disposición óptica interna y la gestión precisa de la temperatura permiten obtener rendimientos de energía de pulso relevantes sin comprometer la vida útil de las etapas THG y FHG.
Todos los modelos LBS-OA pueden trabajar desde disparo único hasta 50 kHz o hasta 100 kHz con un ancho de pulso de entre 2 y 10 ns y comparten el mismo armazón y la misma interfaz electrónica.
Una característica especial de estos láseres pulsados a nanosegundos, debida a su especial q-switch activo, es la ecualización de energía de pulso: los modelos que soportan tasas de repetición inferiores a la nominal mantienen la misma energía de pulso que a máxima frecuencia.
Su compacidad, insensibilidad a las condiciones ambientales y facilidad de manejo permiten una flexibilidad de funcionamiento y una relación rendimiento/coste superiores.
Una nueva versión de la caja de control digital y la nueva interfaz de software patentada están disponibles para simplificar el control y la supervisión remotos.
Especificaciones y modelos del láser DPSS pulsado de nanosegundos (ns) LBS-OA:
| OA-266 | OA-355 | OA-532 | OA-532-Plus | OA-HPP-532 | OA-1064 | OA-HPP-1064 | |
| Primary wl | 266 nm | 355 nm | 532 nm | 532 nm | 532 nm | 1064 nm | 1064 nm |
| Max. Avg. Powqer | 1 W | 0.6 W | 5 W | 10 W | 15 W | 15 W | 10 W |
| Max. Pulse Energy | 80 µJ | 150 µJ | 400 µJ | 750 µJ | 500 µJ | 750 µJ | 1 mJ |
| Q-switch Rep. Rate (*) | Fix, SS to 50 KHz | SS to KHz | SS to 100 KHz | 30 to 100 KHz | SS to 100 KHz | SS to 10 KHz | |
| Pulsewidth | 2 to 6 ns | <3 ns | 2 to 14 ns | 2 to 12 ns | 2 to 12 ns | 1.5 to 3 ns | 2 to 10 ns |
| Max. Peak Powqer | 40 KW | 90 KW | 200 KW | 350 KW | 90 KW | 350 KW | 500 KW |
| Polarization | Linear 100:1 (opt.: circular) | ||||||
| Beam qual. (M2) | <1.5 | < 2 | <1.5 | < 2 | |||
| Cooling | Air (opt.: water and contact) | ||||||
| Voltage | 24 V | ||||||
| (*) SS : Single Shot | |||||||
Opciones disponibles para la familia LBS-OA de láseres DPSS ns:
- Ópticas de expansión y colimado del haz
- Acoplamiento a fibra
- Opción de bajo jitter
- Rango de temperatura de funcionamiento ampliado
- Modulación (control) de energía de pulso
- Polarización circular
- Fotodiodo de monitorización
- Puntero rojo
- Caja de control remoto e interfaz de software
- Fuente de alimentación AC-DC
- Configuraciones MOPA de mayor energía
Aplicaciones principales:
- Marcado especial
- Micromecanizado de vidrio
- Fabricación electrónica
- LIDAR y batimetría
- Eliminación de películas finas, decapado
- Taladrado de agujeros
- Medicina
- LIBS
En el siguiente cuadro puede ver nuestros modelos más habituales de láser pulsado a nanosegundos, con sus valores máximos de energía de pulso y de potencia media para cada longitud de onda de emisión.
| LBS-AO | LBS-WE | LBS-OA | LBS-OE | LBS-SL | LBS-IS | LBS-MP | ||
| Pulse Energy / Avg. Power (mJ/W, max) | 3100 | >0.1 | ||||||
| 1570 | 20/1 | 0.8 | ||||||
| 1064 | 100/5 | 4/18 | 1/15 | 0.4/4 /CW | 0.4/40 /CW | 0.1/1.5 | ||
| 1030 | 0.1/3/CW | |||||||
| 946 | 0.035/0.35 | |||||||
| 671 | 0.08/4 | |||||||
| 532 | 40/2 | 2/12 | 0.75/15 | 0.04/1.2 /CW | 0.1/10 | 0.0025/0.375 | ||
| 515 | 0.04/1.2 /CW | |||||||
| 473 | 0.009/0.09 | |||||||
| 447 | 0.04/2 | |||||||
| 355 | 20/1 | 0.6/4 | 0.15/0.6 | 0.04/4 | 0.002/0.3 | |||
| 266 | 12/0.6 | 0.5/0.75 | 0.08/1 | 0.002/0.3 | ||||
| 236.5 | 0.002/0.3 | |||||||
| Rep. Rate | (KHz) | up to 100Hz | S.S. to 100 | S.S. to 100 | max 30 (fix) | 10-100 | 50-200 | up tp 15 |
| Pulse, ns | (1064nm) | 5-15 | 0.4-2.5 | 2-12 | <5-20 | 6-80 | 15-50 | <2 |
| Other | DPSS | DPSS | DPSS | DPSS | DPSS | DPSS | Chip | |
| active Q | active Q | active Q | passive Q | active Q | active Q | passive Q |
/CW: also CW operation
Son estas soluciones brillantes láser (laser bright solutions) pero no las únicas de que disponemos.
Nuestros láseres de nanosegundos no son de bajo coste pero sí son modelos económicos, rentables, para su alto rendimiento.
No se olvide de que si tiene o necesita un láser muy posiblemente necesite nuestros servicios PCL de:
- formación en seguridad láser
- consultoría en seguridad láser
O quizá nuestros productos relacionados con el láser:
- productos de protección láser: gafas y cascos, ventanas, barreras, cortinas, cabinas, ropa
- medida de potencia y energía láser
- análisis del perfil del haz láser
- espectrómetros
Más información: ventas@procarelight.com / +34 605 024 420
