Filtro auto Mono

Filtro auto Mono

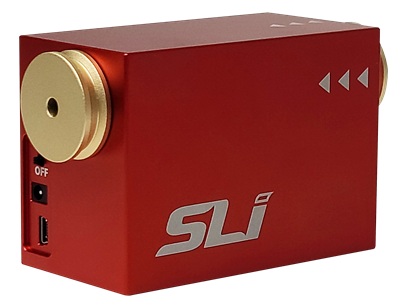

LSL-FWS-A-Mono
Filtro Sintonizable
SpectroLight
Características

- ancho de banda ajustable: 2-15 nm (bandwidth, FWHM)
- rango espectral total 255-1700nm: 255-290, 280-310, 310-350, 348-390, 385-435, 430-490, 485-550, 545-620, 615-700, 690-790, 775-890, 880-1015, 1000-1150, 1140-1310, 1300-1500, 1475-1700 nm
- apertura 5 ó 10 mm
- automatizado, control por USB

Filtro sintonizable auto, control por USB, ancho de banda ajustable 2-15 nm, lambda central 255-1700 nm

El selector de longitud de onda flexible (FWS) Poly-RED es un filtro sintonizable que utiliza la tecnología TwinFilm™ para proporcionar un sencillo control por software (escaneo o ajuste) de la longitud de onda central y el ancho de banda a través de una comunicación USB. El ancho de banda puede ajustarse desde unos 2 a 15 nm (nominal) dependiendo del modelo específico.

Imagen que contiene Diagrama

El contenido generado por IA puede ser incorrecto.



LSL-FWS-A-Mono son versiones de longitud de onda de corto alcance de los modelos LSL-FWS-A-Poly-RED, y presentan rangos de sintonización ~100 nm dependiendo del modelo específico.

Mono es compatible con cualquier tipo de lámparas de banda ancha o fuentes (láseres) de supercontinuo.



Principales ventajas del filtro sintonizable automatizado motorizado LSL-FWS-A-Mono:
- Ajuste rápido de la longitud de onda controlado por software
- Ajuste del ancho de banda por software (FWHM 2 - 15 nm, nominal)
- Apertura circular: 5 mm o 10 mm
        - A5: 5 mm, adecuado para láseres, láseres supercontinuos
        - A10: 10 mm, adecuado para fuentes de luz con haz de gran tamaño (tungsteno-halógeno, plasma, LED)
- Alto bloqueo fuera de banda (OD 5) evita las fugas espectrales no deseadas y el ruido de fondo asociado, típicos de los sistemas de filtrado basados en cristal líquido

Imagen que contiene Interfaz de usuario gráfica

El contenido generado por IA puede ser incorrecto.
- tamaño muy compacto (48 x 92 x 64 mm)



* Para un rendimiento óptimo del FWS, la luz incidente debe ser colimada.

* Los modelos UV F00-F02 Poly-UV puede bloquear hasta 600 nm



Los puntos fuertes de nuestros filtros paso banda sintonizables de la serie FWS pueden confirmarse comparándolos con productos similares. Consulte la nota de aplicación para obtener más información: ¡Pinche aquí!



Cuadro de modelos Mono y rangos de longitud de onda:

Model

CWL (nm)

FWHM (nm)

LSL-FWS-A-Mono-F00-Ax

255 - 290

2 - 15

LSL-FWS-A-Mono-F01-Ax

280 - 310

2 - 15

LSL-FWS-A-Mono-F02-Ax

310 - 350

2 - 15

LSL-FWS-A-Mono-F03-Ax

348 - 390

2 - 15

LSL-FWS-A-Mono-F04-Ax

385 - 435

2 - 15

LSL-FWS-A-Mono-F05-Ax

430 - 490

2 - 15

LSL-FWS-A-Mono-F06-Ax

485 - 550

2 - 15

LSL-FWS-A-Mono-F07-Ax

545 - 620

2 - 15

LSL-FWS-A-Mono-F08-Ax

615 - 700

2 - 15

LSL-FWS-A-Mono-F09-Ax

690 - 790

3 - 15

LSL-FWS-A-Mono-F10-Ax

775 - 890

3 - 15

LSL-FWS-A-Mono-F11-Ax

880 - 1015

5 - 15

LSL-FWS-A-Mono-F12-Ax

1000 - 1150

5 - 15

LSL-FWS-A-Mono-F13-Ax

1140 - 1310

5 - 15

LSL-FWS-A-Mono-F14-Ax

1300 - 1500

5 - 15

LSL-FWS-A-Mono-F15-Ax

1475 - 1700

7 - 13



Especificaciones del filtro sintonizable (Flexible Wavelength Selector) automatizado Mono:



LSL-FWS-A-Mono-Fxx-A5

LSL-FWS-A-Mono-Fxx-A10

Spectral range (nm)

255 - 1700

255 - 1700

Bandwidth (FWHM) (nm)

2 - 15 (nominal)

2 - 15 (nominal)

Aperture size (mm)

5

10

Out of band blocking

OD 12 (10-12) in tuning range, OD 6 (10-6) in spectral range

Step size of center wavelength (nm)

1

Step size of bandwidth (FWHM) (nm)

1

Wavelength accuracy (nm) : CWL, FWHM

< 1 nm

Damage threshold

Peak Fluence < 1.75 Joules/cm2 (~70 spot diam., 10 ns pulse, 10 Hz repetition rate, 532 nm LASER) CW (Continuous wave) Intensity < 2 MW/cm2  (1064 nm, ~ 90 μm spot diam.)

Transmission efficiency (%)

≥ 75 % (in proportion to the input light power / FWHM . 10 nm)

Scanning speed (ms)

20 - 200 ms (depending on step size)

Software version

FWS-Auto ver 3.1

Dimension (L x W x H, mm)

48 x 92 x 64

Input power

AC 12 V, 5 A

Electrical requirement

AC 100 - 240 V, 50/60 Hz

Data interface

USB 2.0

Weight (Kg)

0.4



Algunas aplicaciones típicas del filtro sintonizable FWS-A-Mono:
- imagen de fluorescencia
- imagen hiperespectral
- imagen Raman Global
- espectroscopía



Accesorios disponibles: adaptadores de entrada y salida, extensores para detección, base de montaje



Aquí tiene un resumen de los distintos filtros ópticos sintonizables manuales y motorizados:

Product

Type

Spectral range (nm)

Cover range (nm)

Bandwidth (FWHM, nm)

Remark

LSL-FWS-A-Poly-RED

Automatic

255 - 1700

~ 1450

Adjustable 2 - 15 (nominal)

USB software control

LSL-FWS-A-Poly-BLUE

~ 1450

Fixed 10 or 20 (nominal)

LSL-FWS-A-Mono

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-Basic

Manual

~ 100

Adjustable 2 - 15 (nominal)

Spectrometer required

LSL-FWS-M-HighResolution

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-CenterLine

~ 100

Fixed 10 or 20 (nominal)

LSL-FWS-M-CWS

Single wavelength

Fixed 2 - 15 (nominal)

Custom
