Filtro manual Basic

Filtro manual Basic

LSL-FWS-M-Basic
Filtro Sintonizable
SpectroLight
Características

- ancho de banda ajustable: 2-15 nm (bandwidth, FWHM)
- rango espectral total 255-1700nm: 255-290, 280-310, 310-350, 348-390, 385-435, 430-490, 485-550, 545-620, 615-700, 690-790, 775-890, 880-1015, 1000-1150, 1140-1310, 1300-1500, 1475-1700 nm
- apertura 5 ó 10 mm
- control manual

Filtro sintonizable manual con ancho de banda ajustable 2-15 nm, lambda central 255-1700 nm

Proponemos 3 tipos de filtros ópticos paso banda sintonizables que permiten controlar de forma independiente tanto la longitud de onda central como el ancho de banda girando los mandos del dispositivo. Pueden utilizarse con cualquier fuente de luz colimada (láser de supercontinuo y lámpara de banda ancha) para producir una fuente de luz continuamente sintonizable para aplicaciones de espectroscopia e imagen espectral:
- Basic: control manual de la longitud de onda y el ancho de banda mediante mandos estriados (knurled kobs).
- CenterLine: control manual de la longitud de onda con un ancho de banda preestablecido en fábrica (10 o 20 nm FWHM).
- High Resolution: control manual de la longitud de onda y el ancho de banda mediante diales de precisión multirrotación.

* Estos modelos manuales necesitan un espectrómetro para su uso.

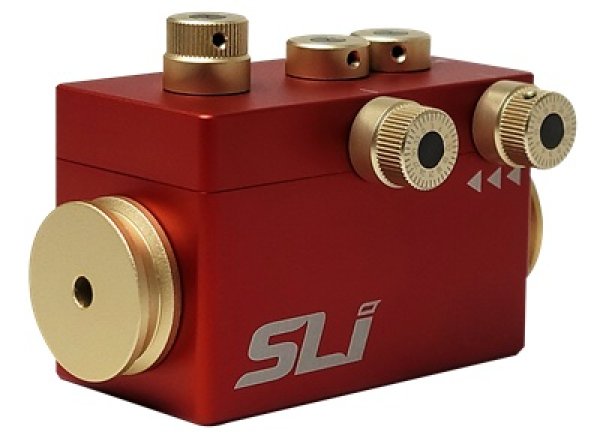

El selector de longitud de onda flexible LSL-FWS-M-Basic es un filtro sintonizable manualmente que incorpora tres actuadores estriados: dos para ajustar la longitud de onda central y el ancho de banda de transmisión y uno para compensar el desplazamiento (offset) de la dirección del haz.
Imagen que contiene Diagrama

El contenido generado por IA puede ser incorrecto.



Principales ventajas del filtro sintonizable manual LSL-FWS-M-Basic:
- Amplia sintonización de longitudes de onda
- Ajuste suave y sencillo del ancho de banda (FWHM 2 - 15 nm, nominal). Los botones manuales independientes permiten ajustar tanto la longitud de onda central como el ancho de banda de transmisión (engranaje 1:1)
- Apertura circular: 5 mm o 10 mm
        - A5: 5 mm, adecuado para láseres, láseres supercontinuos
        - A10: 10 mm, adecuado para fuentes de luz con haz de gran tamaño (tungsteno-halógeno, plasma, LED)
- Dispositivo optomecánico compacto (48 x 92 x 64 mm)
- Integración sencilla en microscopios, telescopios, cámaras, fuentes de luz y otros instrumentos fotónicos con nuestros accesorios
- Alto bloqueo fuera de banda (OD 5) evita las fugas espectrales no deseadas y el ruido de fondo asociado, típicos de los sistemas de filtrado basados en cristal líquido

Imagen que contiene Interfaz de usuario gráfica

El contenido generado por IA puede ser incorrecto.



* Para un rendimiento óptimo del FWS, la luz incidente debe ser colimada.

* Los modelos UV F00-F02 pueden bloquear hasta 600 nm

* Estos modelos manuales necesitan un espectrómetro para su uso.



Los puntos fuertes de nuestros filtros paso banda sintonizables de la serie FWS pueden confirmarse comparándolos con productos similares. Consulte la nota de aplicación para obtener más información: ¡Pinche aquí!



Cuadro de modelos Basic y rangos de longitud de onda:

Model

CWL (nm)

FWHM (nm)

LSL-FWS-M-Basic-F00-Ax

255 - 290

2 - 15

LSL-FWS-M-Basic-F01-Ax

280 - 310

2 - 15

LSL-FWS-M-Basic-F02-Ax

310 - 350

2 - 15

LSL-FWS-M-Basic-F03-Ax

348 - 390

2 - 15

LSL-FWS-M-Basic-F04-Ax

385 - 435

2 - 15

LSL-FWS-M-Basic-F05-Ax

430 - 490

2 - 15

LSL-FWS-M-Basic-F06-Ax

485 - 550

2 - 15

LSL-FWS-M-Basic-F07-Ax

545 - 620

2 - 15

LSL-FWS-M-Basic-F08-Ax

615 - 700

2 - 15

LSL-FWS-M-Basic-F09-Ax

690 - 790

3 - 15

LSL-FWS-M-Basic-F10-Ax

775 - 890

3 - 15

LSL-FWS-M-Basic-F11-Ax

880 - 1015

5 - 15

LSL-FWS-M-Basic-F12-Ax

1000 - 1150

5 - 15

LSL-FWS-M-Basic-F13-Ax

1140 - 1310

5 - 15

LSL-FWS-M-Basic-F14-Ax

1300 - 1500

5 - 15

LSL-FWS-M-Basic-F15-Ax

1475 - 1700

7 - 13



Especificaciones del filtro sintonizable (Flexible Wavelength Selector) manual Basic:



LSL-FWS-M-Basic-Fxx-A5

LSL-FWS-M-Basic-Fxx-A10

Spectral range (nm)

255 - 1700

255 - 1700

Bandwidth (FWHM) (nm)

2 - 15 (nominal)

2 - 15 (nominal)

Aperture size (mm)

5

10

Out of band blocking

OD 12 (10-12) in tuning range, OD 6 (10-6) in spectral range

Damage threshold

Peak Fluence < 1.75 Joules/cm2 (~70 spot diam., 10 ns pulse, 10 Hz repetition rate, 532 nm LASER) CW (Continuous wave) Intensity < 2 MW/cm2  (1064 nm, ~ 90 μm spot diam.)

Transmission efficiency (%)

≥ 75 % (in proportion to the input light power / FWHM . 10 nm)

Dimension (L x W x H, mm)

48 x 92 x 64

Weight (Kg)

0.2



Las aplicaciones más típicas de los filtros sintonizables manuales FWS son en espectroscopía y en imagen (Raman, espectral, flluorescencia,…)





Aquí tiene un resumen de los distintos filtros ópticos sintonizables manuales y motorizados:

Product

Type

Spectral range (nm)

Cover range (nm)

Bandwidth (FWHM, nm)

Remark

LSL-FWS-A-Poly-RED

Automatic

255 - 1700

~ 1450

Adjustable 2 - 15 (nominal)

USB software control

LSL-FWS-A-Poly-BLUE

~ 1450

Fixed 10 or 20 (nominal)

LSL-FWS-A-Mono

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-Basic

Manual

~ 100

Adjustable 2 - 15 (nominal)

Spectrometer required

LSL-FWS-M-HighResolution

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-CenterLine

~ 100

Fixed 10 or 20 (nominal)

LSL-FWS-M-CWS

Single wavelength

Fixed 2 - 15 (nominal)

Custom
