Filtro personalizado

Filtro personalizado

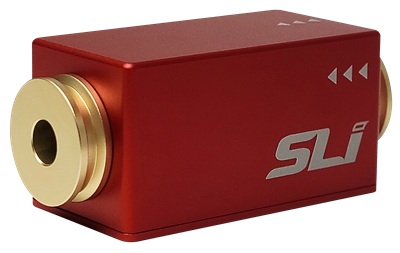

LSL-FWS-M-CWS
Filtro Sintonizable
SpectroLight
Características

- modelo personalizado (custom)
- ancho de banda fijo elegible: 2 - 15 nm (bandwidth, FWHM)
- longitude de onda central elegible: 255-1700nm
- apertura 10 mm

Filtro personalizado en ancho de banda y longitud de onda, basado en filtro sintonizable LSL-FWS; 255-1700 nm

El selector de lambda personalizado LWS-FWS- M-CWS (Custom Wavelength Selector) es un modelo personalizado del filtro óptico paso banda sintonizable en el que los usuarios pueden especificar la longitud de onda y el ancho de banda que necesiten. Un dispositivo realmente innovador para espectroscopia e imágenes espectrales.



Pero ojo, la longitud de onda y el ancho de banda son fijos. Este dispositivo está pensado para un uso concreto y para integración OEM en dispositivos.



Los selectores de longitud de onda personalizados (CWS) son ideales para cualquier aplicación de imagen, microscopía o iluminación. El rendimiento de paso de banda de los LSL-FWS-M-CWS permite adaptar el perfil de emisión de un nuevo fluoróforo o el espectro de emisión de un fluorocromo ligeramente desplazado debido a factores como la longitud de onda de excitación utilizada.



Los selectores de longitud de onda personalizados son dispositivos optomecánicos sencillos y resistentes que se ajustan en fábrica a sus especificaciones exactas sin el tiempo y el coste habituales asociados a la obtención de un rendimiento de filtro de paso de banda personalizado.



Principales ventajas del filtro personalizado LSL-FWS-M- CWS:

- Respuesta personalizada del ancho de banda pasante
- Ancho de banda (bandwidth) de transmisión definido por el cliente (FWHM)
        - mínimo: 2-5 nm
        - máximo: 13-15 nm
- Longitud de onda central definida por el cliente entre 255-1700 nm
- Apertura circular: 5 mm o 10 mm
        - A5: 5 mm, adecuado para láseres,
láseres supercontinuos
        - A10: 10 mm, adecuado para fuentes de luz con haz de gran tamaño (tungsteno-halógeno, plasma, LED)
- Dispositivo optomecánico compacto (40 x 76 x 40 mm)
- Integración sencilla en microscopios, telescopios, cámaras, fuentes de luz y otros instrumentos fotónicos con nuestros accesorios
- Alto bloqueo fuera de banda (OD 5) evita las fugas espectrales no deseadas y el ruido de fondo asociado, típicos de los sistemas de filtrado basados en cristal líquido

Imagen que contiene Interfaz de usuario gráfica

El contenido generado por IA puede ser incorrecto.



* Para un rendimiento óptimo del FWS, la luz incidente debe ser colimada.

* El rango 255 – 348 nm puede bloquear hasta 600 nm



Los puntos fuertes de nuestros filtros paso banda sintonizables de la serie FWS pueden confirmarse comparándolos con productos similares. Consulte la nota de aplicación para obtener más información: ¡Pinche aquí!



Cuadro de modelos CWS y rangos de longitud de onda:

Model

CWL (nm)

FWHM (nm)

LSL-FWS-M-CWS-F00-Ax

255 - 290

2 - 15

LSL-FWS-M-CWS-F01-Ax

280 - 310

2 - 15

LSL-FWS-M-CWS-F02-Ax

310 - 350

2 - 15

LSL-FWS-M-CWS-F03-Ax

348 - 390

2 - 15

LSL-FWS-M-CWS-F04-Ax

385 - 435

2 - 15

LSL-FWS-M-CWS-F05-Ax

430 - 490

2 - 15

LSL-FWS-M-CWS-F06-Ax

485 - 550

2 - 15

LSL-FWS-M-CWS-F07-Ax

545 - 620

2 - 15

LSL-FWS-M-CWS-F08-Ax

615 - 700

2 - 15

LSL-FWS-M-CWS-F09-Ax

690 - 790

3 - 15

LSL-FWS-M-CWS-F10-Ax

775 - 890

3 - 15

LSL-FWS-M-CWS-F11-Ax

880 - 1015

5 - 15

LSL-FWS-M-CWS-F12-Ax

1000 - 1150

5 - 15

LSL-FWS-M-CWS-F13-Ax

1140 - 1310

5 - 15

LSL-FWS-M-CWS-F14-Ax

1300 - 1500

5 - 15

LSL-FWS-M-CWS-F15-Ax

1475 - 1700

7 - 13



Especificaciones del filtro (Flexible Wavelength Selector) LSL-FWS-M-CWS:



LSL-FWS-M-CWS-Fxx-A5

LSL-FWS-M-CWS-Fxx-A10

Spectral range (nm)

255 - 1700 (single wavelength)

255 - 1700 (single wavelength)

Bandwidth (FWHM) (nm)

2 - 15 (single bandwidth)

2 - 15 (single bandwidth)

Aperture size (mm)

5

10

Out of band blocking

OD 12 (10-12) in tuning range, OD 6 (10-6) in spectral range

Damage threshold

Peak Fluence < 1.75 Joules/cm2 (~70 spot diam., 10 ns pulse, 10 Hz repetition rate, 532 nm LASER) CW (Continuous wave) Intensity < 2 MW/cm2  (1064 nm, ~ 90 μm spot diam.)

Transmission efficiency (%)

≥ 75 % (in proportion to the input light power / FWHM . 10 nm)

Dimension (L x W x H, mm)

40 x 76 x 40

Weight (Kg)

0.2





Aquí tiene un resumen de los distintos filtros ópticos sintonizables manuales y motorizados:

Product

Type

Spectral range (nm)

Cover range (nm)

Bandwidth (FWHM, nm)

Remark

LSL-FWS-A-Poly-RED

Automatic

255 - 1700

~ 1450

Adjustable 2 - 15 (nominal)

USB software control

LSL-FWS-A-Poly-BLUE

~ 1450

Fixed 10 or 20 (nominal)

LSL-FWS-A-Mono

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-Basic

Manual

~ 100

Adjustable 2 - 15 (nominal)

Spectrometer required

LSL-FWS-M-HighResolution

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-CenterLine

~ 100

Fixed 10 or 20 (nominal)

LSL-FWS-M-CWS

Single wavelength

Fixed 2 - 15 (nominal)

Custom
