Filtro manual CenterLine

Filtro manual CenterLine

LSL-FWS-M-CenterLine
Filtro Sintonizable
SpectroLight
Características

- ancho de banda fijo: 10 ó 20 nm (bandwidth, FWHM)
- rango espectral total 255-1700nm: 255-290, 280-310, 310-350, 348-390, 385-435, 430-490, 485-550, 545-620, 615-700, 690-790, 775-890, 880-1015, 1000-1150, 1140-1310, 1300-1500, 1475-1700 nm
- apertura 10 mm
- control manual

Filtro sintonizable manual con ancho de banda fijo 10 ó 20 nm y lambda central 255-1700 nm

Proponemos 3 tipos de filtros ópticos paso banda sintonizables que permiten controlar de forma independiente tanto la longitud de onda central como el ancho de banda girando los mandos del dispositivo. Pueden utilizarse con cualquier fuente de luz colimada (láser de supercontinuo y lámpara de banda ancha) para producir una fuente de luz continuamente sintonizable para aplicaciones de espectroscopia e imagen espectral:
- Basic: control manual de la longitud de onda y el ancho de banda mediante mandos estriados (knurled kobs).
- CenterLine: control manual de la longitud de onda con un ancho de banda preestablecido en fábrica (10 o 20 nm FWHM).
- High Resolution: control manual de la longitud de onda y el ancho de banda mediante diales de precisión multirrotación.

* Estos modelos manuales necesitan un espectrómetro para su uso.

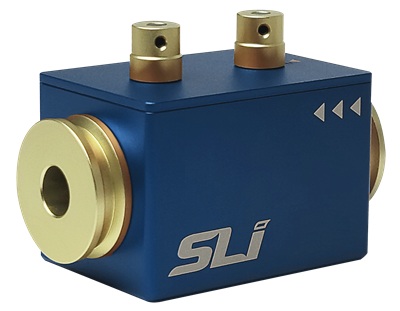

El selector de longitud de onda flexible LSL-FWS-M- CenterLine es un filtro sintonizable manualmente que presenta dos botones actuadores estriados: unos para ajustar la longitud de onda central con un ancho de banda (bandwidth) fija de unos 10 ó 20 nm y uno para compensar el desplazamiento (offset) de la dirección del haz.
Imagen que contiene Diagrama

El contenido generado por IA puede ser incorrecto.



Principales ventajas del filtro sintonizable manual LSL-FWS-M- CenterLine:
- Amplia sintonización de longitudes de onda
- Ajuste suave y sencillo de la longitud de onda central
- Ancho de banda fijo a 10 ó 20 nm (nominal)
- Apertura circular uniforme: 10 mm; adecuada para láseres (ej.
láseres supercontinuos) y para fuentes de luz con haz de gran tamaño (tungsteno-halógeno, plasma, LED)
- Dispositivo optomecánico compacto (40 x 58 x 40 mm)
- Integración sencilla en microscopios, telescopios, cámaras, fuentes de luz y otros instrumentos fotónicos con nuestros accesorios
- Alto bloqueo fuera de banda (OD 5) evita las fugas espectrales no deseadas y el ruido de fondo asociado, típicos de los sistemas de filtrado basados en cristal líquido

Imagen que contiene Interfaz de usuario gráfica

El contenido generado por IA puede ser incorrecto.



* Para un rendimiento óptimo del FWS, la luz incidente debe ser colimada.

* Los modelos UV F00-F02 pueden bloquear hasta 600 nm

* Estos modelos manuales necesitan un espectrómetro para su uso.



Los puntos fuertes de nuestros filtros paso banda sintonizables de la serie FWS pueden confirmarse comparándolos con productos similares. Consulte la nota de aplicación para obtener más información: ¡Pinche aquí!



Cuadro de modelos CenterLine y rangos de longitud de onda:

Model

CWL (nm)

FWHM (nm)

LSL-FWS-M-CenterLine10/20-F00-A10

255 - 290

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F01-A10

280 - 310

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F02-A10

310 - 350

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F03-A10

348 - 390

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F04-A10

385 - 435

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F05-A10

430 - 490

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F06-A10

485 - 550

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F07-A10

545 - 620

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F08-A10

615 - 700

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F09-A10

690 - 790

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F10-A10

775 - 890

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F11-A10

880 - 1015

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F12-A10

1000 - 1150

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F13-A10

1140 - 1310

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F14-A10

1300 - 1500

10 or 20 (nominal)

LSL-FWS-M-CenterLine10/20-F15-A10

1475 - 1700

10 or 20 (nominal)



Especificaciones del filtro sintonizable (Flexible Wavelength Selector) manual CenterLine:



LSL-FWS-M-CenterLine10/20-Fxx-A10

Spectral range (nm)

255 - 1700

Bandwidth (FWHM) (nm)

10 or 20 (nominal)

Aperture size (mm)

10

Out of band blocking

OD 5 up to 1700 nm

Damage threshold

Pulse : Peak Fluence < 1.75 joules/cm2  (~70 µm spot diam., 10 ns, 10 Hz, 532 nm LASER) CW (Continuous wave) : Intensity < 2 MW/cm 2(1064 nm, ~ 90 µm spot diam.)

Transmission efficiency (%)

≥ 75 % (in proportion to the input light power / FWHM . 10 nm)

Dimension (L x W x H, mm)

40 x 58 x 40

Weight (kg)

0.2



Las aplicaciones más típicas de los filtros sintonizables manuales FWS son en espectroscopía y en imagen (Raman, espectral, flluorescencia,…)





Aquí tiene un resumen de los distintos filtros ópticos sintonizables manuales y motorizados:

Product

Type

Spectral range (nm)

Cover range (nm)

Bandwidth (FWHM, nm)

Remark

LSL-FWS-A-Poly-RED

Automatic

255 - 1700

~ 1450

Adjustable 2 - 15 (nominal)

USB software control

LSL-FWS-A-Poly-BLUE

~ 1450

Fixed 10 or 20 (nominal)

LSL-FWS-A-Mono

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-Basic

Manual

~ 100

Adjustable 2 - 15 (nominal)

Spectrometer required

LSL-FWS-M-HighResolution

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-CenterLine

~ 100

Fixed 10 or 20 (nominal)

LSL-FWS-M-CWS

Single wavelength

Fixed 2 - 15 (nominal)

Custom
