Filtro auto Poly-Blue

Filtro auto Poly-Blue

LSL-FWS-A-Poly-Blue
Filtro Sintonizable
SpectroLight
Características

- ancho de banda fijo: 10 ó 20 nm (bandwidth, FWHM)
- rango espectral total 255-1700nm: 280-390, 430-790, 775-1150, 1140-1700 nm
- apertura 5 ó 10 mm
- automatizado, control por USB

Filtro sintonizable de gran rango espectral, control USB, ancho de banda fijo 10 ó 20 nm, lambda central 255-1700 nm

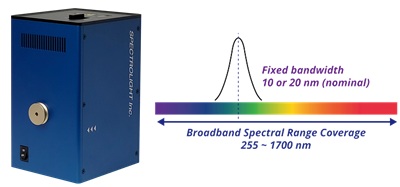

El selector de longitud de onda flexible (FWS) Poly-BLUE es un filtro sintonizable que utiliza la tecnología TwinFilm™ para proporcionar un sencillo control por software (escaneo o ajuste) de la longitud de onda central y el ancho de banda a través de una comunicación USB. El ancho de banda es fijo a un valor nominal de 10 ó 20 nm con gran capacidad de transmisión.
Imagen que contiene Diagrama

El contenido generado por IA puede ser incorrecto.



LSL-FWS-A-Poly-BLUE es compatible con cualquier tipo de lámparas de banda ancha o fuentes (láseres) de supercontinuo.



Principales ventajas del filtro sintonizable automatizado motorizado LSL-FWS-A-Poly-Blue:
- Ajuste rápido de la longitud de onda controlado por software
- Ancho de banda fijo a 10 ó 20 nm (nominal)
- Apertura circular: 5 mm o 10 mm
        - A5: 5 mm, adecuado para láseres, láseres supercontinuos
        - A10: 10 mm, adecuado para fuentes de luz con haz de gran tamaño (tungsteno-halógeno, plasma, LED)
- Alto bloqueo fuera de banda (OD 10) evita las fugas espectrales no deseadas y el ruido de fondo asociado, típicos de los sistemas de filtrado basados en cristal líquido
Gráfico, Escala de tiempo

El contenido generado por IA puede ser incorrecto.
- Tamaño compacto



*Para un rendimiento óptimo del FWS, la luz incidente debe ser colimada.

*El modelo Poly-UV puede bloquear hasta 600 nm



Los puntos fuertes y ventajas de nuestros filtros paso banda sintonizables de la serie FWS pueden confirmarse comparándolos con productos similares. Consulte la nota de aplicación para obtener más información: ¡Pinche aquí!



Cuadro de modelos Poly-Blue y rangos de longitude de onda:

FWHM (nm)

10 or 20 (nominal)

CWL (nm)

255 - 290

280 - 310

310 - 350

348 - 390

385 - 435

430 - 490

485 - 550

545 - 620

615 - 700

690 - 790

775 - 890

880 - 1015

1000 - 1150

1140 - 1310

1300 - 1500

1475 - 1700

LSL-FWS-A-Poly-BLUEx0-UV-Ax



x

x

x

























LSL-FWS-A-Poly-BLUEx0-VIS-Ax











x

x

x

x

x













LSL-FWS-A-Poly-BLUEx0-IR-Ax





















x

x

x







LSL-FWS-A-Poly-BLUEx0-SWIR-Ax



























x

x

x

LSL-FWS-A-Poly-BLUEx0-Custom-Ax

Up to 9 in one device

x0: 10 or 20 (nm, bandwidth)



Especificaciones del filtro sintonizable (Flexible Wavelength Selector) automatizado Poly-Blue:



LSL-FWS-A-Poly-BLUEx0-xxx-A5

LSL-FWS-A-Poly-BLUEx0-xxx-A10

Spectral range (nm)

255-1700

255-1700

Bandwidth (FWHM) (nm)

10 or 20 (  xed)

10 or 20 (  xed)

Aperture size (mm)

5

10

Out of band Blocking

OD 5 in tuning range, OD 10 in spectral range up to 1700 nm

Step size of center wavelength (nm)

1

Step size of bandwidth (FWHM) (nm)

Fixed 10 or 20 nm

Wavelength accuracy (nm) : CWL, FWHM

< 1 nm

Damage threshold

Pulse : Peak Fluence < 1.75 joules/cm2  (~70 µm spot diam., 10 ns, 10 Hz, 532 nm LASER) CW (Continuous wave) : Intensity < 2 MW/cm 2(1064 nm, ~ 90 µm spot diam.)

Transmission efficiency (%)

≥ 75 % (in proportion to the input light power / FWHM > 10 nm)

Scanning speed (ms)

20 - 200 ms (depending on step size)

Software

FWS-Auto ver 4.2

Dimension (L x W x H, mm)

136.7 x 124 x 214

Input power

DC 12 V, 5 A

Electric requirement

AC 100 - 240 V, 50/60 Hz

Data interface

USB 2.0

Weight (kg)

3.15



Algunas aplicaciones típicas del filtro sintonizable FWS-A-Poly-Blue:
- imagen de fluorescencia
- imagen hiperespectral
- imagen Raman Global
- espectroscopía



Si está interesado en un filtro sintonizable con ancho de banda ajustable 2 - 15 nm, consulte nuestro LSL-FWS-Poly-Red



Accesorios disponibles: adaptadores de entrada y salida, extensores para detección, base de montaje



Aquí tiene un resumen de los distintos filtros ópticos sintonizables manuales y motorizados:

Product

Type

Spectral range (nm)

Cover range (nm)

Bandwidth (FWHM, nm)

Remark

LSL-FWS-A-Poly-RED

Automatic

255 - 1700

~ 1450

Adjustable 2 - 15 (nominal)

USB software control

LSL-FWS-A-Poly-BLUE

~ 1450

Fixed 10 or 20 (nominal)

LSL-FWS-A-Mono

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-Basic

Manual

~ 100

Adjustable 2 - 15 (nominal)

Spectrometer required

LSL-FWS-M-HighResolution

~ 100

Adjustable 2 - 15 (nominal)

LSL-FWS-M-CenterLine

~ 100

Fixed 10 or 20 (nominal)

LSL-FWS-M-CWS

Single wavelength

Fixed 2 - 15 (nominal)

Custom
